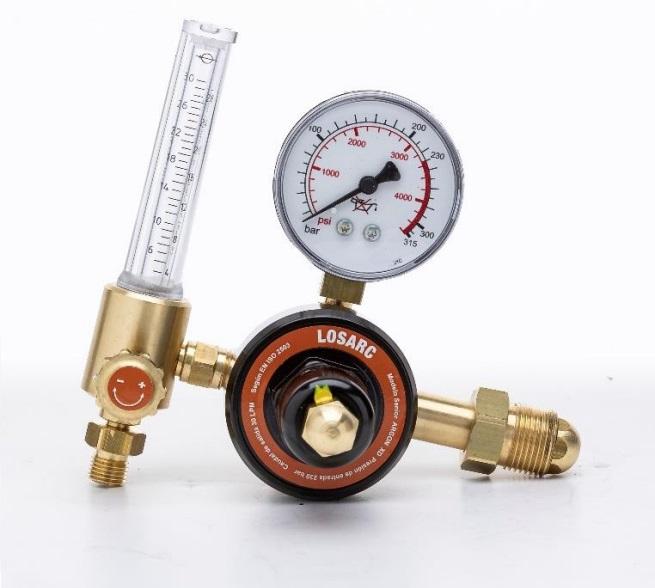

Este reductor regulador de presión tiene el propósito de suministrar Argon calidad industrial, desde un cilindro a presión, en condiciones de presión y caudal adecuadas para aplicaciones de soldadura. Dispone de un manómetro que indica en valor de presión dentro del cilindro, y otro que indica el caudal de servicio, el cual se regula mediante el volante inferior.
INSTALACIÓN Antes de instalar el regulador se debe verificar el estado de la válvula del cilindro, no debiendo observarse daños en la misma, suciedad, grasas, ni otro elemento extraño. El regulador se conecta mediante la tuerca ubicada en extremo de niple a la válvula de salida del cilindro a presión. Luego se conecta el regulador y ajusta la tuerca mediante lleve fija. Previa verificación que el volante de regulación del regulador se encuentre liberado se abre la válvula del cilindro. Abierta la válvula del cilindro se prueba que no existan perdidas de gas, de comprobarse perdidas ( agua jabonosa es un medio efectivo de comprobación ) se debe reajustar la tuerca, hasta que desaparezca la perdida de gas.
MODO DE USO Procedemos a conectar el equipo al regulador. Se regula la presión de servicio utilizando la tabla de presiones de los picos a utilizar, mediante el volante inferior.
ESPECIFICACIONES
| Dimensiones (An x Al x P) | 158 x 183 x 108 mm |
| Conexión del Regulador | Tuerca G5/8” x 14 h/” externa derecha, conforme IRAM2539 |
| Conexión Salida | Tuerca 1/4” derecha con tomagoma para manguera de 8mm |
| Máxima Presión Entrada | 200 bar |
| Manómetro de Entrada | 0 - 315 bar, conexión inferior 1/4” diámetro 63mm, caja metálica |
| Máxima Presión de Servicio | 30 LPM |
| Manócaudalimetro de Servicio | Rango 0-30 LPM, conexión inferior 1/4”, diámetro 63mm, caja metálica |
| Caudal Máximo | 30 LPM |
| Válvula de Seguridad | Interna, seteada 8 bar |
| Código para Compra Reductor Senior XD ARGON | 0745299 |
-
